Как работает цифровой фотоаппарат: пошаговое объяснение

Цифровые фотоаппараты давно стали неотъемлемой частью жизни. Но как именно они работают? В этой статье мы разберемся, из чего состоит цифровой фотоаппарат, как он формирует изображение, чем отличается от пленочного и какие технологии скрыты внутри. Материал будет полезен как новичкам, так и тем, кто хочет глубже понять фотографию.

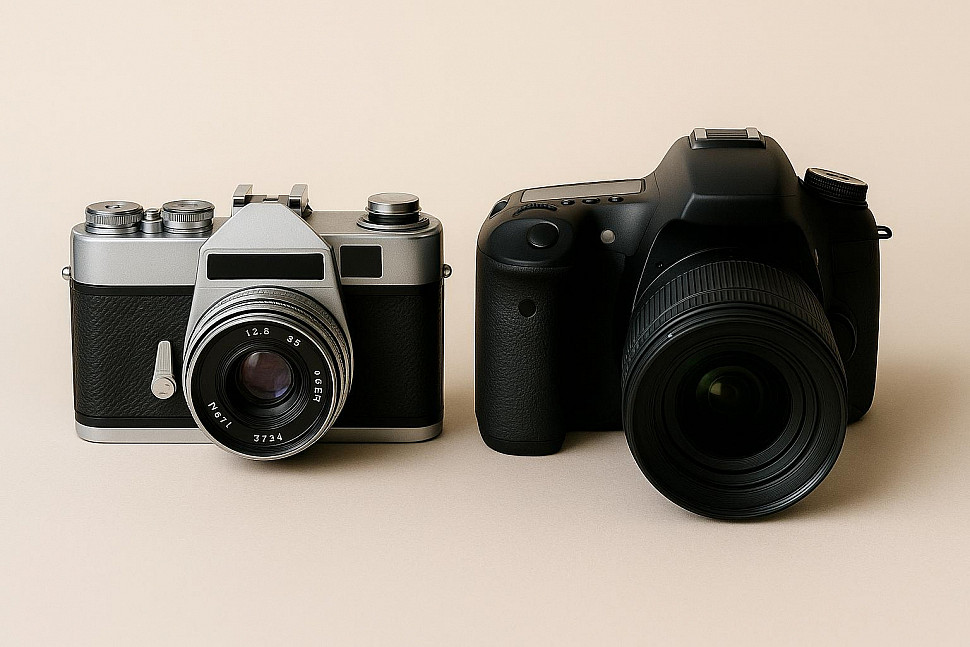

История и сравнение с пленочными фотоаппаратами

Фотография как технология началась с камеры-обскуры, но первым зафиксированным снимком считается «Вид из окна в Ле Гра» (1826), полученный Жозефом Ньепсом на металлической пластине. В 1839 году Луи Дагер представил дагеротип, а позднее — пленочные аппараты стали массовыми благодаря компании Kodak.

В пленочных фотоаппаратах принцип работы был такой:

• Свет проходил через объектив и попадал на фотопленку;
• Затвор открывался на заданную выдержку;
• На пленке формировалось скрытое изображение;
• После проявки оно становилось видимым.

Цифровая камера работает иначе. Свет преобразуется в электрические сигналы и обрабатывается процессором. Главное преимущество цифровых устройств — мгновенный результат, возможность удалять или редактировать кадры, использовать автоматические настройки и снимать видео.

Типы современных фотоаппаратов

Сегодня существует множество цифровых фотокамер. Основные типы:

• Компактные камеры ("мыльницы") — легкие, с фиксированным объективом, просты в использовании.
• Зеркальные камеры (DSLR) — оснащены зеркальным видоискателем и сменной оптикой, подходят для профессиональной съемки.
• Беззеркальные камеры — легкие, с отличным качеством съемки, компактнее DSLR.
• Смартфоны с камерами — повсеместно используются благодаря удобству и ИИ-алгоритмам.

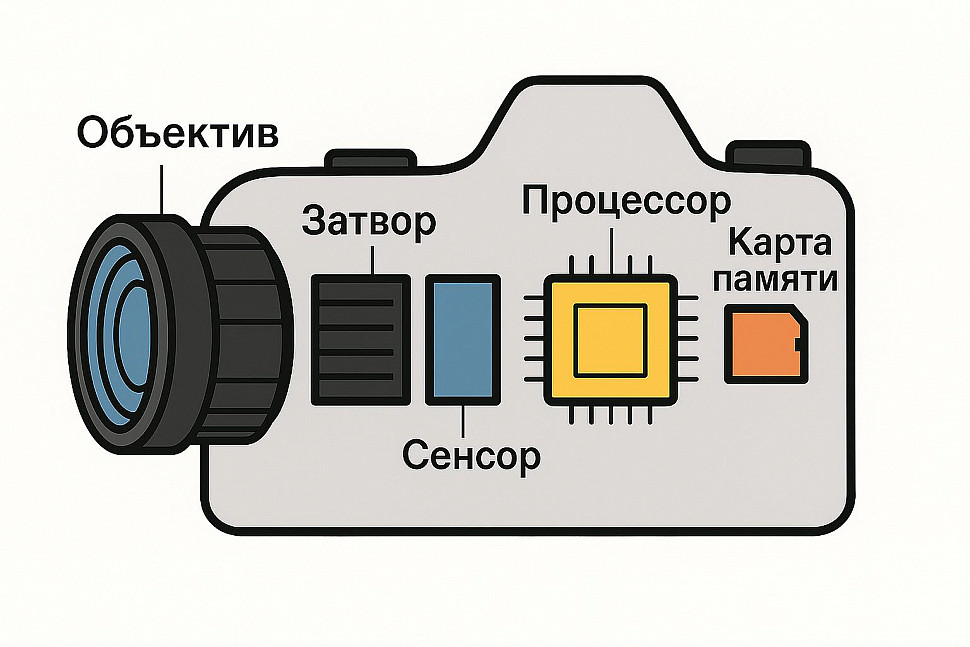

Устройство цифрового фотоаппарата

Любой цифровой фотоаппарат состоит из следующих компонентов:

• Объектив. Направляет свет на матрицу.
• Затвор.  Открывается на нужное время.
• Диафрагма. Регулирует поток света.
• Матрица. Улавливает свет и формирует изображение.
• Аналогово-цифровой преобразователь. Превращает сигналы в цифровой код.
• Процессор. Управляет настройками и сохраняет снимки.
• Носитель данных. Карта памяти или встроенная память.

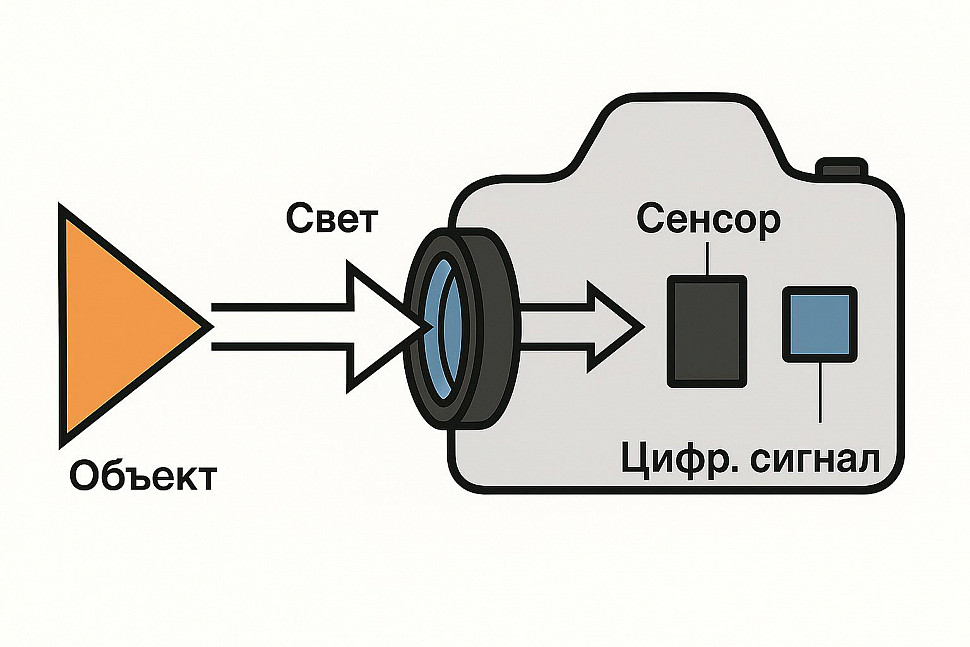

Как формируется изображение: пошагово

1. Попадание света. Свет, отраженный от объектов, попадает через линзы объектива в корпус камеры. Объектив фокусирует этот свет, формируя изображение на плоскости сенсора.
2. Регулировка диафрагмы. В объективе находится диафрагма — кольцо из лепестков, формирующее отверстие. Его размер регулирует, сколько света попадет в камеру. Широкая диафрагма пропускает больше света (полезно при слабом освещении), узкая — меньше (для съемки при ярком свете).
3. Работа затвора. Затвор контролирует продолжительность экспонирования светом. На короткой выдержке (например, 1/1000 с) свет попадает на сенсор совсем недолго — используется для съемки быстро движущихся объектов. При длинной выдержке (1/30 с и дольше) накапливается больше света, что помогает снимать в темноте, но может привести к смазыванию.
4. Экспонирование сенсора. Когда затвор открыт, свет падает на светочувствительные ячейки матрицы. Каждая ячейка измеряет интенсивность света и преобразует его в электрический сигнал.
5. Оцифровка сигнала. Аналогово-цифровой преобразователь (АЦП) превращает полученные электрические сигналы в цифровые данные. Каждый пиксель получает числовое значение, соответствующее яркости.
6. Формирование цветного изображения. Благодаря фильтру Байера данные по яркости преобразуются в цветные значения RGB путем интерполяции (об этом подробнее в следующем разделе).
7. Обработка изображения. Полученное «сырье» камера обрабатывает с помощью встроенного процессора. Применяются алгоритмы шумоподавления, резкости, цветокоррекции и сжатия (если формат JPEG).
8. Сохранение. Готовое фото записывается на карту памяти или во встроенное хранилище.

Принцип работы матрицы

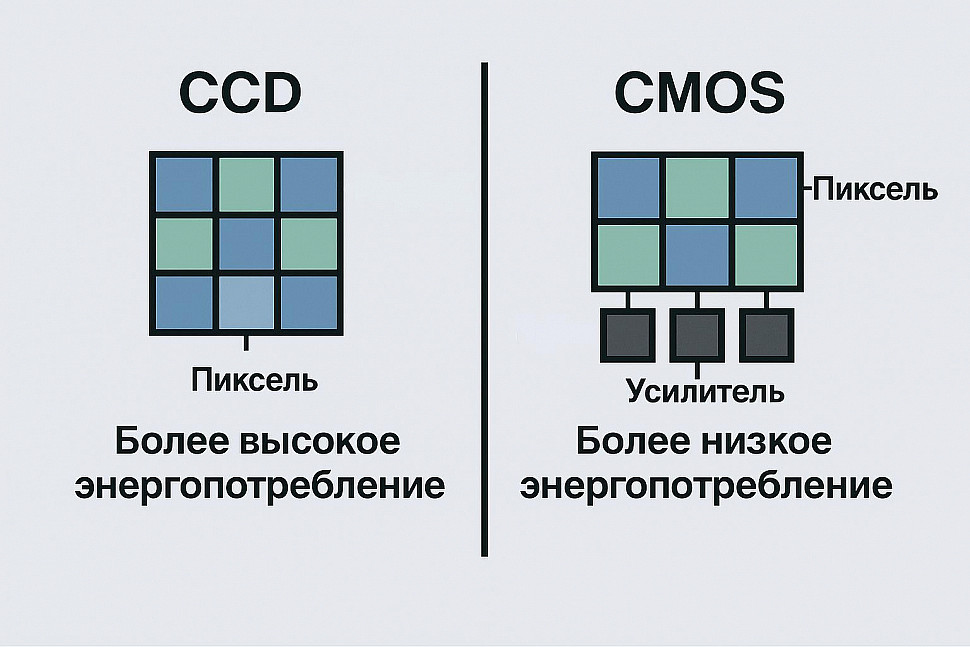

Сердцем цифровой камеры является светочувствительная матрица. Именно она отвечает за преобразование света в электрические сигналы, из которых впоследствии формируется изображение. Существует два основных типа матриц:

• CCD (Charge-Coupled Device) — обеспечивает высокое качество изображения и точную цветопередачу, но потребляет больше энергии и медленнее обрабатывает информацию.
• CMOS (Complementary Metal-Oxide Semiconductor) — менее энергозатратный, быстрее и дешевле в производстве, используется в большинстве современных камер, включая смартфоны.

Матрица состоит из миллионов фотодиодов — миниатюрных светочувствительных элементов, каждый из которых регистрирует яркость света, попадающего на него. Чем ярче свет, тем выше создаваемый заряд. Впоследствии этот сигнал усиливается, преобразуется в цифровой код с помощью аналогово-цифрового преобразователя (АЦП) и поступает в процессор камеры.

Ключевые характеристики матрицы:

• Разрешение. Измеряется в мегапикселях, определяет, сколько пикселей будет в итоговом изображении.
• Физический размер. Влияет на светочувствительность, уровень шума и глубину резкости. Чем крупнее, тем лучше
• Размер пикселя. Крупные пиксели улавливают больше света, обеспечивая лучшее качество при низком освещении.
• Микролинзы. Установлены над каждым фотодиодом, фокусируют свет и повышают эффективность матрицы.

Дополнительно матрица покрывается инфракрасным фильтром, отсекающим невидимые глазу лучи, и антиалиасинг-фильтром (опционально), предотвращающим появление муара на снимках с мелкими деталями.

Матрица — это высокотехнологичный сенсор, от которого напрямую зависит качество снимка, глубина цвета, динамический диапазон и возможность работы с плохим освещением.

Как цифровой фотоаппарат формирует цветное изображение

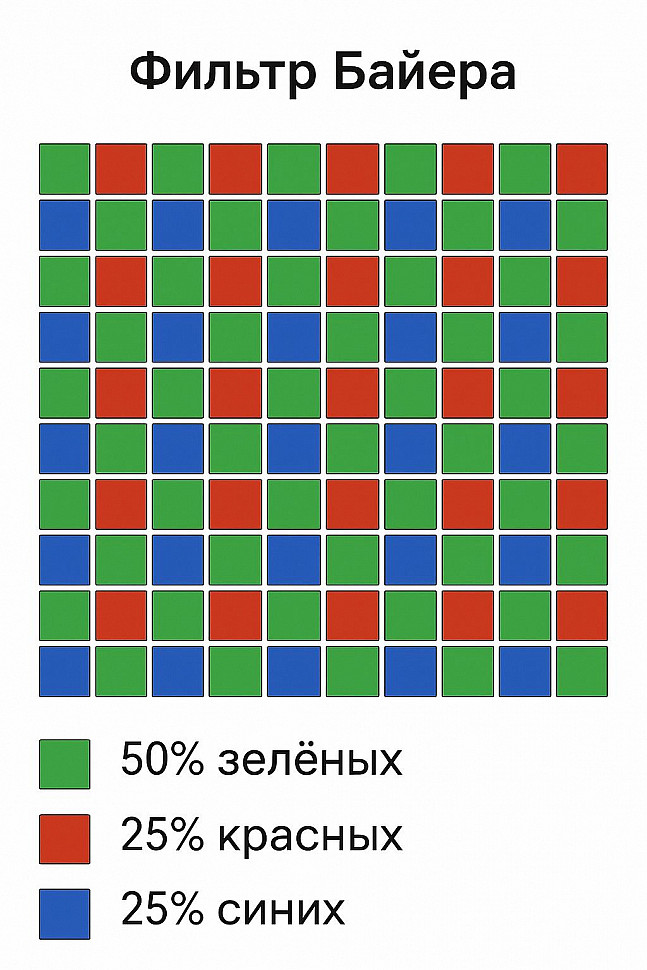

Светочувствительная матрица фотоаппарата по своей природе способна фиксировать только яркость света, но не его цвет. Чтобы получить цветное изображение, на матрицу накладывается цветной фильтр — чаще всего это фильтр Байера.

Он состоит из красных, зеленых и синих светофильтров, расположенных в шахматном порядке. При этом половина всех элементов — зеленые, так как человеческий глаз особенно чувствителен к этому цвету.

• 50% — зеленые фильтры
• 25% — красные
• 25% — синие

Каждый пиксель матрицы фиксирует свет только одного цвета. Остальные цветовые данные восстанавливаются при помощи специального алгоритма интерполяции. Процессор камеры анализирует данные соседних пикселей и вычисляет недостающие значения, создавая полноценное цветное изображение в формате RGB.

Хотя это снижает точность и резкость по сравнению с черно-белым снимком, такой подход остается основным стандартом в цифровой фотографии.

Параметры съемки: ISO, экспозиция и динамический диапазон

• ISO — чувствительность сенсора к свету. При ISO 100 снимки резкие, но темнее. При ISO 3200 — светлее, но появляется шум.
• Выдержка — определяет, как долго свет попадает на сенсор. Длинная выдержка нужна для ночной съемки, короткая — для динамичных сцен.
• Диафрагма — размер отверстия, через которое проходит свет. Влияет на глубину резкости.
• Динамический диапазон — разница между самыми темными и светлыми участками, которые сенсор может зафиксировать.

Современные технологии

Цифровые камеры оснащаются:

• Оптической и цифровой стабилизацией изображения;
• Автофокусом с ИИ;
• Поддержкой RAW-форматов для постобработки;
• Функцией HDR для увеличения динамического диапазона;
• Поддержкой 4K и 8K видео;
• Wi-Fi, Bluetooth и GPS.

Будущее цифровых фотоаппаратов

Технологии движутся к компактности, мощности и универсальности. Ожидаются:

• Гибридные системы со сменной оптикой;
• Автоматическая композиция кадра;
• Глубинные нейросети для обработки в реальном времени;
• Энергосберегающие сенсоры нового поколения.

Частые ошибки при съемке

• Неверно выбранный ISO. Появляется либо шум, либо фотографии слишком темные.
• Смазывание изображения из-за длинной выдержки без штатива.
• Неправильный баланс белого при съемке в помещении.
• Съемка против света без коррекции экспозиции.
• Нерезкие кадры при неправильной точке фокусировки.

Примеры и советы для начинающих

• Используйте штатив при выдержке свыше 1/60 секунды.
• Для портретов — диафрагма f/1.8-f/2.8.
• Для пейзажей — f/8-f/11 и низкое ISO.
• Фотографируйте в RAW для лучшей постобработки.
• Используйте серийную съемку при съемке движущихся объектов.

Заключение

Цифровой фотоаппарат — это сложное устройство, сочетающее в себе оптику, электронику и программную обработку. Знание принципов его работы помогает делать более осознанные снимки и использовать максимум возможностей даже самой простой камеры.
